當前位置：板式橡膠支座（疊層橡膠支座 / 板式橡膠墊，Elastomeric Pad Bearing）實現水平位移的原理是利用橡膠層的剪切變形，而不是像滑動支座那樣通過摩擦面滑移。
一、基本構造回顧
典型板式橡膠支座由以下疊合硫化而成：
多層薄橡膠片（通常為氯丁橡膠 CR 或天然橡膠 NR）
中間加勁鋼板（鋼板夾在橡膠層之間）
上下有連接板或預埋鋼板
加勁鋼板的作用是：
約束橡膠橫向膨脹 → 提高豎向抗壓剛度
使支座在豎向近似"不可壓縮"，但各橡膠層仍可在水平方向發生剪切變形
二、水平位移的實現原理——剪切變形
當橋梁因溫度變化、混凝土收縮徐變或活載作用產生縱向/橫向水平位移時：
上部結構傳來的水平力作用于支座頂面
支座內每一層橡膠發生相同的微小剪切變形
整個支座像一摞可以"錯動"的橡膠薄層，頂部相對底部發生水平平移
梁體 ────────┐ │←── 水平位移 Δ 支座頂面 ——╲╱╲╱╱ (橡膠層剪切變形) 支座底面 —————─── 橋墩/蓋梁（固定）
位移量與支座總橡膠厚度關系：
Δ=γ?Σtr
Δ—— 允許水平位移
γ—— 橡膠層剪切應變（通常限 tanγ=γ≈0.3～0.5，重要橋規范多取 ≤0.5～0.7，對應剪切角約 17°～35°）
Σtr—— 支座總橡膠層累計厚度（不含鋼板）
?? 橡膠總厚越大，同一剪切應變下可吸收的水平位移越大。
三、適用位移量及局限性
項目 | 說明 |
|---|---|
單純板式橡膠支座 | 靠剪切變形，一般適用于中小位移量（通常 ≤ 30～50 mm，具體視支座高度和規范） |

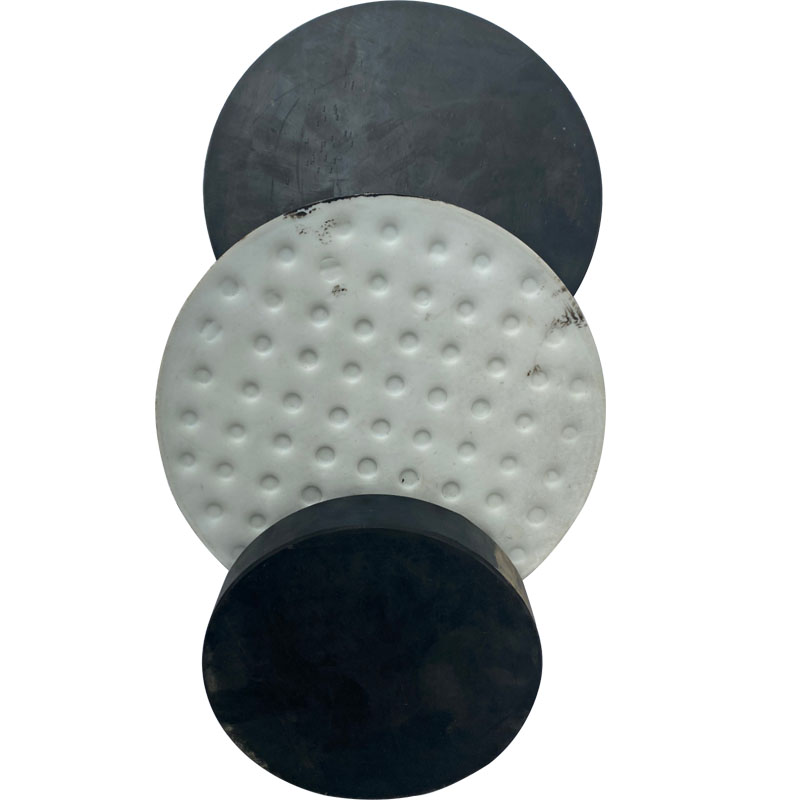

大位移需求 | 采用四氟滑板橡膠支座（PTFE + 不銹鋼滑板）：支座本身不發生大剪切，而是通過頂面四氟板在不銹鋼板上滑動來實現大位移 |
轉角（梁端轉動） | 依靠橡膠的不均勻壓縮變形（一側受壓多、一側少）實現，與水平剪切互不沖突 |
規范限值 | 我國《公路橋梁板式橡膠支座》(JT/T 4) 多規定：剪切角應使 tanγ≤0.5～0.7，且需驗算抗滑穩定性、壓偏應力、側鼓、脫空等 |
四、與滑板支座的區別速覽
板式橡膠支座 | 四氟滑板橡膠支座 | |
|---|---|---|
水平位移方式 | 橡膠層剪切變形 | 頂面四氟板 ? 不銹鋼板滑動 |
適用位移 | 小～中等 | 大（可達百余毫米） |
是否需要滑動面潤滑 | 否 | 是（硅脂） |
固定/單向/雙向 | 通常視為"固定+微動"（實際有剪切位移） | 可設成單向或雙向滑動 |
五、設計/選用注意點
? 計算梁體伸縮量 → 反算所需橡膠總厚度或判斷是否需用滑板支座
? 驗算最大剪切角不超過規范允許值，避免過大側鼓或失穩
? 考慮順橋向 + 橫橋向可能同時有剪切，按組合驗算
? 落梁時注意初始對中，避免施加預應力后支座長期處于大剪切狀態
? 寒冷地區若用天然橡膠需注意低溫脆性；氯丁橡膠(CR)低溫稍好但仍有限
